全焊接板式换热器型号

以下是一些常见的全焊接板式换热器型号及相关信息：

一、按品牌分类

1.阿法拉伐（AlfaLaval）：

Compabloc系列：是阿法拉伐的全焊接板式换热器产品，具有快速、紧凑、可清洁等特点，适用于过程工业的全焊接紧凑型换热器，提供快速、成本效益、紧凑且可清洁的换热器解决方案。

AlfaRexTM20型号：全焊接的，无垫片，适用于高温和/或高压以及相对清洁介质的应用，即使介质具有很强的腐蚀性（如酸、氢氧化钠等）。其设计结构由激光焊接的波纹金属板组成，带有供两种流体通过的孔口，通过激光焊接将板片逐个交替焊接形成板片组。

2.派斯特（Panstar）：

PQB型号：材质可选316L/TAI/Ni/C276/2205/254MO等，接口管径可自由选择。采用先进的无接触激光焊接，采用预压紧装置保证换热器整体稳定性，热影响区域小，无机械变形，外表整洁美观，耐高温高压，温度可达300℃，压力可达4.0Mpa。

PQG型号：与PQB型号类似，材质和接口管径选择相同，同样具有耐高温高压等优势。

PQK型号：材质可选316L/TAI/2205/254MO，接口管径可自由选择。采用无接触激光焊接，预压紧装置保证整体稳定性，热影响区域小，无机械变形，耐高温高压，温度可达300℃，压力可达4.0Mpa。

3.Sondex：

SAW系列：专为处理极具腐蚀性和要求苛刻的介质而设计，采用真正的逆流设计，能够实现非常接近的温度接近度。体积小、紧凑，是需要全焊接产品但不需要其大容量的应用和任务的理想解决方案。其型号如SAW23，最大工作压力25bar/360psi，最低工作温度10°C/14°F，最高工作温度200°C/392°F，连接方式为DN50法兰。

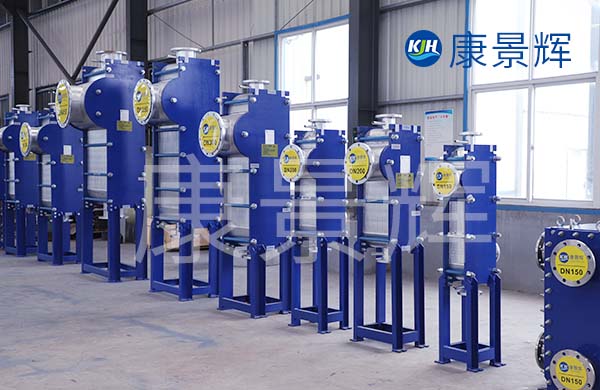

4.青岛康景辉热能设备有限公司：

B02~B25型号：板片材质有304、316L、321、316T等，连接方式有螺纹、法兰、活接等。用途广泛，可用于各种介质加热、冷却、蒸发、冷凝，装机面积3~1000㎡，设计压力可至3.0MPa，设计温度可至300℃，传热方式为间壁式，板片厚度0.8~1.2mm。

5.APIHeatTransfer（Schmidt品牌）：

SIGMAMICALWELDEDPLATEHEATEXCHANGERS（西格玛全焊接板式换热器）：

ST3、ST12、ST18、ST30、ST40型号：主要参数包括接管尺寸从25mm到150mm不等，最大操作压力25bar，最大操作温度250°C，最小操作温度120°C，最大流量比（液体）从8.5m²/h到450m²/h，最大换热面积从2.7m²到90m²，最大长度从600mm到1385mm，宽度从108mm到550mm，高度从303mm到1480mm。

二、按结构形式分类

全焊式板式换热器：

1.Compabloc（阿法拉伐、康景辉）：无垫片，耐高温高压，用于石化、核电等严苛环境。

2.Packinox（壳牌专用）：也是全焊式板式换热器的一种，通常用于特定的工业领域。

3.W系列（Sondex）：Sondex的全焊接板式换热器系列，具有良好的耐高温高压性能，适用于多种工业应用。
