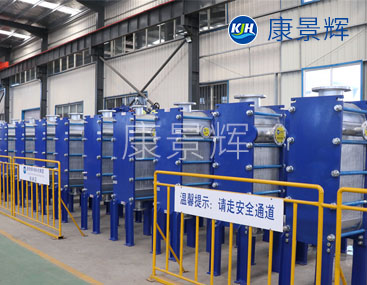

耐高压板式换热器

耐高压板式换热器是一种专为高压、高温及苛刻工况设计的换热设备，相比传统板式换热器，其承压能力明显提升（通常可达10~25MPa），同时保持紧凑的特性。以下是其技术细节、应用场景及选型要点。

1.耐高压板式换热器的类型

根据结构和制造工艺，耐高压板式换热器主要分为以下三类：

2.耐高压设计的关键技术

（1）板片结构强化

加厚板片：厚度可达0.8~1.2mm（普通板片0.4~0.6mm），提升承压能力。

特殊波纹设计：

人字形波纹：高湍流，但压降大，需平衡传热与承压。

蜂窝状波纹：均布压力，减少局部应力集中。

加强筋设计：在板片边缘或流道间增加支撑结构，防止高压变形。

（2）焊接工艺

激光焊接：焊缝窄且深，热影响区小，适合精密高压设备（如氢能装备）。

氩弧焊（TIG）：用于厚板或特殊材料（如钛、哈氏合金）。

（3）材料选择

不锈钢：316L（常规耐腐蚀）、254SMO（高耐氯离子）。

特种合金：钛（耐海水、氯化物）、哈氏合金（耐强酸）、镍合金（高温）。

复合板：钛钢复合板兼顾强度与耐蚀性。

3.核心优势与局限性

优势

高压耐受：可达25MPa（如石油加氢工艺）。

快速传热：K值可达5000~8000W/m²·K，比管壳式高3~5倍。

紧凑轻量：体积仅为管壳式的1/3~1/5，节省空间。

无泄漏风险：全焊接结构杜绝垫片老化问题。

局限性

维护困难：不可拆卸，需在线化学清洗或机械冲洗。

成本较高：特种材料和焊接工艺推高造价。

堵塞敏感：窄流道设计对颗粒物容忍度低（需前置过滤）。

4.典型应用场景

（1）石油化工

加氢裂化：反应产物换热（压力15~20MPa，温度400℃+）。

乙烯裂解：急冷锅炉中的高温油气冷却。

（2）能源与电力

超临界CO₂发电：耐压20MPa以上的紧凑式回热器。

核电站：一回路辅助冷却系统（钛材防腐蚀）。

（3）制冷与LNG

液化天然气（LNG）：高压泵送后的气化换热（160℃~50℃）。

氨制冷系统：耐压10MPa的蒸发器/冷凝器。

（4）军工与航天

火箭燃料预冷：液氢/液氧换热器（低温高压）。

潜艇液压系统：紧凑型油冷却器（耐海水腐蚀）。

5.选型关键参数

设计压力：需预留10%~15%安全余量（如工况20MPa，选25MPa型号）。

温度范围：材料热膨胀系数匹配，避免热应力开裂（如钛与钢的膨胀差需补偿）。

流体特性：腐蚀性（选材）、黏度（流道宽度）、颗粒物（防堵设计）。

清洗需求：若易结垢，选择宽流道或可化学清洗的结构。

安装空间：全焊接板换可竖向或横向布置，需预留检修通道。

6.维护与故障处理

（1）常见问题

结垢堵塞：高压差下易加速板片沉积，需定期酸洗（如硝酸循环）。

焊缝腐蚀：氯离子或酸性介质可能导致焊缝点蚀，需定期探伤。

热疲劳裂纹：频繁温度波动（＞50℃/min）可能引发焊缝开裂。

（2）维护措施

在线清洗：CIP（CleaninPlace）系统配合化学溶剂。

预防性检测：每年一次PT（渗透检测）或UT（超声波检测）。

停机保护：排净介质并充氮气防腐蚀。

7.行业新趋势

超高压应用：新型扩散焊接技术推动耐压突破30MPa（如深海装备）。

智能监测：集成光纤传感器实时监测应力、温度、泄漏。

3D打印板片：定制化流道优化流体分布与承压性能。

耐高压板式换热器通过强化板片结构、焊接工艺和特种材料，在化工、能源、军工等领域替代传统管壳式换热器，实现快速紧凑的换热方案。选型时需关注压力温度腐蚀性三者的平衡，并针对维护限制制定预防性策略。对于工况（如氢能、LNG），建议与制造商联合定制设计。
