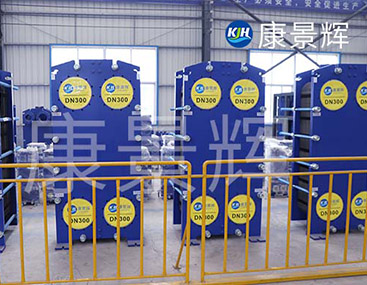

混合流程板式换热器

一、混合流程板式换热器工作原理

混合流程板式换热器是一种结合了并联流动和串联流动的换热设备。其工作原理基于热传导和对流两种热交换方式。冷热流体在板片间交替流动，通过金属板片进行热量交换。在混合流程中，流体在板片间的流动路径被设计成既包含并联流动（同一程内流道并联）又包含串联流动（程与程之间串联），这种设计可以优化换热效率和压降。

二、混合流程板式换热器结构特点

1.混合流道设计：为了进一步减小“热混合”影响，混合流程板式换热器在冷热侧之间设置了一个或多个“混合流道”。这些流道不参与换热，但能均衡两侧的压力，减小泄漏，同时阻隔“热混合”。

2.波纹板片：通常采用两种波纹角度的板片（小角度L和大角度H），通过不同的组合（如L+H）形成混合流道，以适应不同的工况。

3.灵活的流程组合：混合流程板式换热器可以根据实际操作需求设计和选用不同的流程组合，如单边流和对角流。

4.紧凑设计：与其他换热器相比，混合流程板式换热器结构紧凑，可以在较小的温差下进行热交换，设计压力高达30Bar，处理量可达4500m³/h。

三、混合流程板式换热器应用领域

1.暖通空调：用于多联机空调系统中的制冷剂过冷环节，减少制冷剂在管道中的气化损耗，确保到达室内机时仍有充足的制冷能力。

2.化工行业：在需要快速热交换的化学反应过程中，混合流程板式换热器可以实现热量的快速传递，提高生产效率。

3.食品饮料：适用于牛奶冷却、果汁饮料加热等工艺，其快速的换热性能可以确保产品质量。

4.制冷与冷却：在制冷技术中，混合流程板式换热器可作为冷凝器、蒸发器等设备，提高制冷系统的效率。

混合流程板式换热器通过其特殊的结构设计和工作原理，能够满足多种工业需求，提供快速的热交换解决方案。
