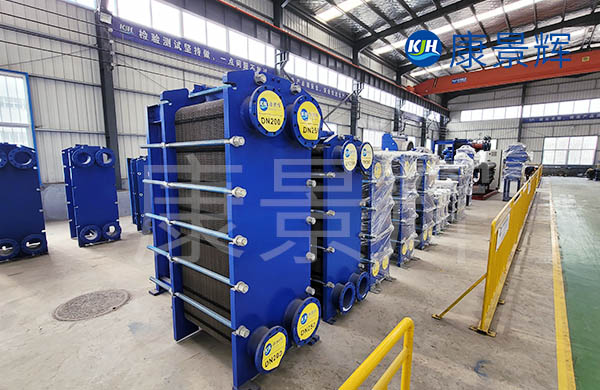

蒸汽-水板式热交换器

蒸汽水板式热交换器是一种常见的热交换设备，主要用于将蒸汽的热量传递给水，以实现加热或冷却的目的。以下是关于蒸汽水板式热交换器的详细介绍，包括其工作原理、结构特点、应用领域和选型要点。

一、蒸汽-水板式热交换器工作原理

1.蒸汽入口：蒸汽从热交换器的蒸汽入口进入，通常位于设备的上部。蒸汽在进入热交换器后，被分配到多个平行排列的金属板片之间形成的通道中。

2.热传递：蒸汽在板片一侧流动时，通过金属板片将热量传递给另一侧的水。板片通常采用高导热性的材料（如不锈钢或钛合金），以提高热传递效率。板片表面设计有波纹状结构，增加湍流效果，进一步提高热传递效率。

3.冷凝与水加热：蒸汽在传递热量后冷凝成水，冷凝水通过专门的管道排出。水在板片的另一侧通道中流动，吸收蒸汽释放的热量，温度升高。

4.水出口：加热后的水从热交换器的出口流出，用于后续的工艺过程或供热系统。

二、蒸汽-水板式热交换器结构特点

1.板片：板片是热交换器的核心部件，通常由不锈钢、钛合金等耐腐蚀材料制成。板片表面设计有波纹状结构，增加湍流效果，提高热传递效率。板片之间通过密封垫片或焊接方式密封，防止两种流体混合。

2.框架：框架用于固定板片，并提供流体的进出口通道。框架通常由金属制成，具有足够的强度和刚性。

3.流道设计：蒸汽和水在热交换器内分别流经不同的通道，通道的设计可以是并流、逆流或交叉流。逆流设计（水与蒸汽流向相反）通常能获得更高的热交换效率。

4.密封系统：密封垫片或焊接密封用于防止两种流体泄漏或混合。密封材料需要根据流体的性质和工作温度选择合适的材质。

三、蒸汽-水板式热交换器优点

1.高热效率：由于板片的高传热系数和波纹结构，蒸汽水板式热交换器的热交换效率很高，通常比传统管壳式热交换器高出35倍。

2.紧凑的结构：设备体积小，占地面积少，适合在空间有限的场合使用。

3.灵活性：板片数量可以根据需要进行调整，便于扩展换热面积或改变换热能力。

4.易于维护：板片可以单独拆卸和清洗，维护方便。

5.节能效果明显：通过高效热回收，减少能源浪费，降低运行成本。

四、蒸汽-水板式热交换器应用领域

1.工业生产：用于加热或冷却反应釜、塔器等设备中的物料。在化工、制药、食品等行业中，用于处理各种液体和蒸汽。

2.能源回收：用于回收废热，将高温蒸汽的热量传递给低温流体，实现能源的再利用。

3.建筑与暖通空调：用于热水供应系统，将蒸汽的热量传递给生活用水。

4.海水淡化：用于预热海水，提高海水淡化系统的效率。

五、蒸汽-水板式热交换器选型要点

1.热负荷计算：根据工艺要求计算所需的热负荷，确定热交换器的换热面积。

2.流体特性：考虑流体的温度、压力、流量、腐蚀性等特性，选择合适的板片材料和密封材料。

3.工作压力和温度：确保热交换器的设计压力和温度满足工艺要求。

4.安装空间：根据现场条件选择合适尺寸的热交换器。

5.维护和清洁：考虑热交换器的维护和清洁便利性，选择易于拆卸和清洗的结构。
