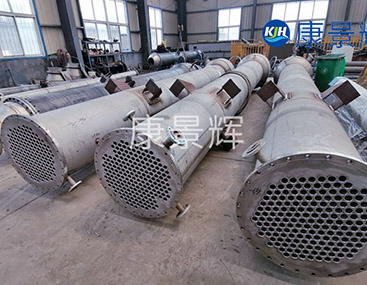

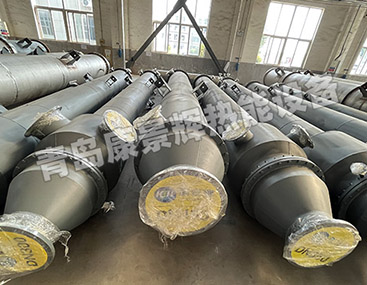

固定式列管冷凝器

固定式列管冷凝器（又称固定管板式列管冷凝器）是目前工业冷凝工艺中应用最广泛、结构最简单、经济性最好的一种标准型冷凝设备，适用于蒸汽冷凝、有机溶剂回收、化工尾气冷凝、制药蒸馏冷凝、食品浓缩冷凝等工况。

一、固定式列管冷凝器结构定义与特点

1.结构形式：两端管板与壳体焊接固定，管束不可抽芯。

2.常见材质：壳程碳钢+管程304/316L不锈钢，也可全不锈钢或钛材。

3.传热面积：0.5–500m²，按需定制。

4.管程/壳程：单管程、双管程或多管程；壳程可设折流板强化传热。

5.耐温耐压：常规：20~350°C，≤2.5MPa；特殊材质可耐更高。

6.优点：结构紧凑、造价低、传热系数高、占地小、维护方便。

7.限制：不适合管壳温差＞50°C的工况（易产生热应力），壳程不易机械清洗。

二、固定式列管冷凝器工作原理

1.管程：高温蒸汽或溶剂蒸汽进入换热管内，放热后冷凝成液体；

2.壳程：冷却水（或冷冻水）在管外流动，吸收热量后排出；

3.流向：通常为逆流布置，传热效率高，冷凝充分。

三、固定式列管冷凝器典型技术参数（示例）

四、固定式列管冷凝器应用场景

1.化工：有机溶剂蒸汽冷凝回收（如甲醇、甲苯、丙酮等）；

2.制药：真空蒸馏冷凝、结晶母液冷凝；

3.食品：酒精蒸馏冷凝、香精回收；

4.环保：废气冷凝回收VOCs，降低排放。

五、固定式列管冷凝器选型建议

1.温差小、介质干净→固定管板式最经济；

2.温差大、壳程易结垢→建议选浮头式或U型管式；

3.腐蚀性介质→管程选316L或钛材；

4.大处理量→多台并联，模块化布置，节省占地。
