蒸汽板式换热器工作原理

蒸汽板式换热器是一种快速的热交换设备，广泛应用于工业生产中，用于实现热量的传递和回收。它通过蒸汽与另一种流体（如水或其他液体）之间的热交换，达到加热或冷却的目的。以下是蒸汽板式换热器的工作原理、结构特点和应用范围的详细介绍：

一、蒸汽板式换热器工作原理

1.蒸汽和冷流体的分配：蒸汽（或热水）作为热源，进入换热器的一侧通道。冷流体（如水或其他需要加热的液体）进入换热器的另一侧通道。两种流体在换热器内部被金属薄板隔开，互不接触。

2.热传递过程：蒸汽在通道内流动时，通过金属薄板将热量传递给另一侧的冷流体。冷流体吸收热量后温度升高，而蒸汽则因释放热量而冷凝成水。热量通过金属薄板的传导作用在两种流体之间传递，实现热交换。

3.冷凝和排放：蒸汽冷凝后形成的冷凝水通过专门的管道排出换热器。加热后的冷流体从换热器的出口流出，用于后续的工艺过程。

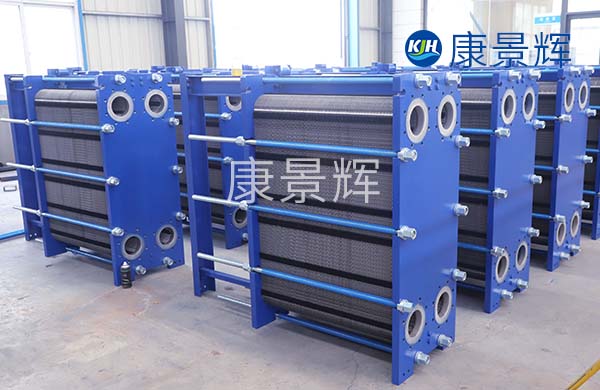

二、蒸汽板式换热器结构特点

1.板片：金属薄板是蒸汽板式换热器的关键部件，通常由不锈钢、钛合金等耐腐蚀材料制成。板片表面通常设计有波纹状结构，增加湍流效果，提高热传递效率。板片之间通过密封垫片或焊接方式密封，防止两种流体混合。

2.框架：换热器的框架用于固定板片，并提供流体的进出口通道。框架通常由金属制成，具有足够的强度和刚性。

3.流道设计：蒸汽和冷流体在换热器内分别流经不同的通道，通道的设计可以是并流、逆流或交叉流。逆流设计（冷流体与热流体流向相反）通常能获得更高的热交换效率。

4.密封系统：密封垫片或焊接密封用于防止两种流体泄漏或混合。密封材料需要根据流体的性质和工作温度选择合适的材质。

三、蒸汽板式换热器优点

1.高热效率：由于板片的高传热系数和波纹结构，蒸汽板式换热器的热交换效率很高，通常比传统管壳式换热器高出35倍。

2.紧凑的结构：设备体积小，占地面积少，适合在空间有限的场合使用。

3.灵活性：板片数量可以根据需要进行调整，便于扩展换热面积或改变换热能力。

4.易于维护：板片可以单独拆卸和清洗，维护方便。

5.节能效果明显：通过快速热回收，减少能源浪费，降低运行成本。

四、蒸汽板式换热器应用范围

1.工业生产：用于加热或冷却反应釜、塔器等设备中的物料。在化工、制药、食品等行业中，用于处理各种液体和蒸汽。

2.能源回收：用于回收废热，将高温蒸汽的热量传递给低温流体，实现能源的再利用。

3.建筑与暖通空调：用于热水供应系统，将蒸汽的热量传递给生活用水。

4.海水淡化：用于预热海水，提高海水淡化系统的效率。
